Wozu dienen taktile Bodenstreifen und wo werden sie normalerweise installiert?

Taktile Bodenstreifen, auch richtungsweisende taktile Bodenoberflächenindikatoren (TGSIs) genannt, dienen in erster Linie dazu, sehbehinderte Fußgänger auf einem sicheren Weg zu leiten und sie gleichzeitig vor drohenden Gefahren, Richtungsänderungen oder Entscheidungspunkten zu warnen. Sie werden typischerweise entlang von Bahnsteigen, öffentlichen Gehwegen, Gebäudeeingängen, Treppenabsätzen, Rolltreppenauffahrten und stark frequentierten Geschäftskorridoren installiert.

Auf einen Blick

Einführung in taktile Bodenstreifen

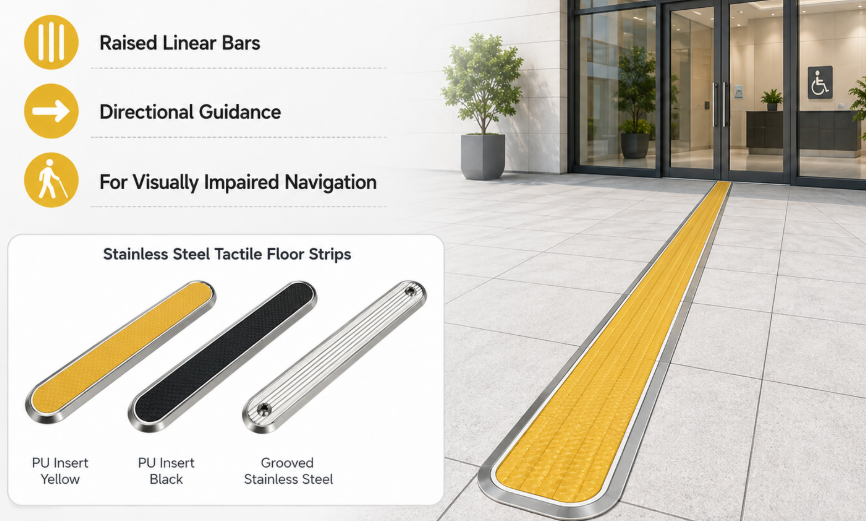

Taktile Bodenstreifen sind erhabene, lineare Oberflächenprofile, die auf Laufflächen installiert werden, um sehbehinderten Fußgängern Orientierung und Körperführung zu bieten.

Diese speziellen architektonischen Elemente sind Teil eines größeren Netzwerks, das als Tactile Ground Surface Indicators (TGSIs) bekannt ist. Während taktile Richtungsstreifen über lange, parallele Rippen verfügen, die an der empfohlenen Fahrtrichtung ausgerichtet sind, verwenden taktile Warnindikatoren abgestumpfte Kuppeln oder Noppen, um einen bevorstehenden Stopp oder eine gefährliche Höhenänderung anzuzeigen. Wenn eine sehbehinderte Person über eine mit taktilen Streifen ausgestattete Oberfläche geht, erzeugen die erhöhten linearen Balken eine deutliche körperliche Rückmeldung über die Schuhsohle und durch den Kontakt mit dem Langstock.

Aus technischer Sicht müssen taktile Bodenstreifen ein Gleichgewicht zwischen struktureller Belastbarkeit, Rutschfestigkeit, Leuchtdichtekontrast und ästhetischer Integration herstellen. Bei modernen Architekturprojekten ist eine reibungslose Integration in vorhandene Untergründe – wie polierter Granit, Marmor, Terrazzo, Keramikfliesen oder Sichtbeton – von entscheidender Bedeutung. Moderne richtungsweisende Taststreifen fungieren nicht als Sichthindernisse, sondern sind präzisionsgefertigte Bauteile, die mit strengen Maßtoleranzen hergestellt werden.

In der kommerziellen Architektur, bei der Planung des öffentlichen Nahverkehrs und in der kommunalen Infrastruktur sorgen hochwertige Wegführungslösungen wie hochbelastbare Taststreifen für eine unterbrechungsfreie Orientierung über Jahrzehnte kontinuierlichen Fußgängerverkehrs und rauer Umweltbelastung.

Hauptzwecke von taktilen Bodenstreifen

Der Hauptzweck taktiler Bodenstreifen besteht darin, Menschen mit Sehbehinderungen eine kontinuierliche Richtungsorientierung und eine sichere Fußgängernavigation zu ermöglichen.

Richtungstaktile Streifen fungieren als intuitives Leitgitter auf Bodenhöhe. Durch die Anordnung paralleler erhöhter Balken entlang der Fahrtrichtung können Fußgänger mit einem langen Gehstock problemlos die Mittellinie eines Weges verfolgen, ohne in gefährliche Fahrzeugzonen, Bauhindernisse oder bauliche Hindernisse zu geraten. Das durchgehende Rippenprofil ermöglicht, dass die Stockspitze sanft entlang des Tals zwischen den Stangen gleitet und so ein sofortiges, ermüdungsarmes sensorisches Feedback liefert.

Darüber hinaus kennzeichnen direktionale taktile Bodenstreifen ausgewiesene sichere Wege in weitläufigen öffentlichen Räumen, in denen visuelle Orientierungspunkte weit entfernt sind oder fehlen. In Flughafenterminals, riesigen Zughallen und Einkaufszentren kann der offene Raum bei Blinden zu schwerer Orientierungslosigkeit führen. Durch die Installation taktiler Streifen wird ein zuverlässiger physischer Weg geschaffen, der die Haupteingänge mit Fahrkartenschaltern, Kundendienstschaltern, Notausgängen und Einstiegszonen am Bahnsteig verbindet.

Zusätzlich zur Wegeführung fungieren taktile Bodenstreifen als Orientierungsmarkierungen bei Kreuzungen mit Warnnoppen. Wenn ein Fußgänger auf eine quer verlaufende Anordnung von Richtungsstreifen trifft, weist dies auf eine Abbiegung, eine Abzweigung oder die Ankunft an einem wichtigen Einrichtungsmerkmal hin. Für kommerzielle Entwickler und Behörden des öffentlichen Sektors verringert die Integration konformer taktiler Streifen die Haftung, erfüllt gesetzliche Barrierefreiheitsanforderungen und sorgt für universelle Inklusivität in allen städtischen Umgebungen.

Schlüsseltypen und strukturelle Spezifikationen

Taktile Bodenstreifen werden in glatte, gerillte, mit Karborund-Füllung versehene und zusammengesetzte Stabprofile unterteilt, die speziell auf bestimmte Anwendungen im Innen- und Außenbereich zugeschnitten sind.

Die Auswahl des richtigen taktilen Streifenprofils hängt von den Umgebungsbedingungen, der Intensität des Fußgängeraufkommens, den Anforderungen an die Rutschfestigkeit und den architektonischen Designanforderungen ab. Massive Metallprofile aus Edelstahl der Güteklasse 316 oder extrudiertem Architekturaluminium bieten überragende Ästhetik und Langlebigkeit. Diese Bars werden häufig für High-End-Unternehmenszentralen, Museumshallen und internationale Flughafenterminals eingesetzt.

Um die Traktion bei nassem Wetter und die Rutschsicherheit zu verbessern, sind fortschrittliche taktile Streifen mit Karborund-Schleiffüllungen oder tief eingearbeiteten Oberflächenrillen ausgestattet. Füllprofile mit hoher Reibung liefern hohe Pendeltestwerte (PTV) und verhindern so Rutsch- und Sturzereignisse auf nassen oder vereisten Verkehrsplattformen. Für spezielle Outdoor-Infrastrukturen, bei denen Kosteneffizienz und schnelle Bereitstellung im Vordergrund stehen, bieten hochbeständige Polyurethan (PU)- oder Polyolefin-Taststreifen flexible, UV-stabilisierte Lösungen.

Planer, die eine optimale Rutschfestigkeit auf freiliegenden Gehwegen im Außenbereich suchen, entscheiden sich häufig für technische Aluminiumprofile, wie z. B. taktile Pflasterstreifenlinien mit Karborundfüllung, die leichte Strukturfestigkeit mit rutschfesten Oberflächeneinsätzen mit hoher Traktion kombinieren.

Typische Installationsorte

Taktile Bodenstreifen werden entlang von Bahnsteigen, Gebäudelobbys, Fußgängerwegen, Treppenabsätzen und gefährlichen Bodenübergängen installiert.

1. Bahn- und Busterminals: Auf Bahnsteigen, U-Bahn-Häusern und BRT-Stationen (Bus Rapid Transit) leiten taktile Bodenstreifen die Fahrgäste von den Fahrkartenschranken direkt zu den Einstiegstüren der Bahnsteige. Sie verlaufen parallel zu den Bahnsteigkanten in sicherem Abstand hinter Warnnoppen und sorgen so für eine geordnete Warteschlange der Passagiere und verhindern versehentliche Stürze des Bahnsteigs.

2. Fußgängerwege und städtische Plätze: In städtischen Straßenlandschaften markieren taktile Richtungsstreifen sichere Fußgängerwege durch breite Plätze und führen sehbehinderte Fußgänger zu signalisierten Kreuzungen, Bordsteinrampen und Eingängen öffentlicher Einrichtungen.

3. Gewerbliche Bürogebäude und öffentliche Einrichtungen: In Bürgerzentren, Krankenhäusern, Universitäten und Gewerbetürmen verbinden taktile Bodenstreifen die Vorräume des Haupteingangs mit Aufzügen, Rezeptionen, Haupttreppenhäusern und barrierefreien Toiletten.

4. Rolltreppen, Fahrsteige und Treppenzugänge: Taktile Streifen werden senkrecht oder parallel zum Richtungsverkehr angebracht, der zu mechanischen Fördersystemen führt, und geben visuelle und physische Hinweise vor dem Betreten von Fahrstufenoberflächen.

Überlegungen zur Materialtechnik und Haltbarkeit

Die Materialauswahl für taktile Bodenstreifen wirkt sich direkt auf Korrosionsbeständigkeit, mechanischen Verschleiß, Rutschfestigkeit und Gesamtlebenszykluskosten aus.

Bei der industriellen Barrierefreiheit ist die Haltbarkeit des Materials bei wiederholten Stößen und schweren rollenden Lasten (z. B. Gepäckwagen, Scheuersaugmaschinen und Rollstühlen) von entscheidender Bedeutung. Edelstahl der Güteklasse 316 stellt aufgrund seines hohen Molybdängehalts, der eine außergewöhnliche Beständigkeit gegen Lochfraß und Spaltkorrosion bietet, den Goldstandard für korrosive Außenumgebungen und Meeresküstengebiete dar. Edelstahl der Güteklasse 304 bleibt eine kostengünstige Option für gewerbliche Inneneinrichtungen.

Extrudierte Aluminiumlegierungen wie 6063-T6 oder 6061-T6 bieten ein außergewöhnliches Verhältnis von Festigkeit zu Gewicht und eine präzise Maßkontrolle. Eloxierte Deckschichten (15 bis 25 Mikrometer) schützen Aluminiumstreifen vor Oxidation und bieten gleichzeitig dunkelgraue, schwarze oder goldene visuelle Kontrastoptionen. In Kombination mit Anti-Rutsch-Einlagen aus mineralischem Karborund erreichen Aluminiumstreifen eine hohe Strukturstabilität und Rutschfestigkeit.

Für Denkmalschutzprojekte oder luxuriöse architektonische Innenräume sorgen taktile Bodenstreifen aus massivem Messing für ein elegantes, warmes Finish, das mit der Zeit auf natürliche Weise patiniert und gleichzeitig die strukturelle Integrität bei Fußgängerverkehr bewahrt.

Installationsmethoden und Untergrundkompatibilität

Taktile Bodenstreifen werden mithilfe von oberflächenaufgetragenen hochfesten Strukturklebstoffen, mit am Stiel verankerten mechanischen Befestigungen oder durch direktes Ortbetonverfahren installiert.

Die Wahl der richtigen Verlegetechnik hängt davon ab, ob es sich bei dem Projekt um einen Neubau oder eine Nachrüstung bestehender Fertigböden handelt. Bei vorhandenen Granit-, Marmor- oder Keramikfliesenböden führt das Kernbohren von Löchern in den Untergrund zur Aufnahme von am Stiel verankerten Taststreifen zu der höchsten Herausziehfestigkeit. Hochleistungs-Epoxid- oder Polyurethanharze verankern den unteren Schaft sicher im Untergrund und isolieren den Streifen vor Scherspannungen durch thermische Ausdehnung.

Für oberflächenmontierte Anwendungen, bei denen Kernbohrungen aufgrund von vorgespannten Betonplatten oder Fußbodenheizungskabeln eingeschränkt sind, werden taktile Streifen mit flacher Rückseite mit industriellen Strukturklebstoffen oder stark haftenden Acrylklebebändern verklebt. Die Oberflächenvorbereitung ist von größter Bedeutung: Die Untergründe müssen gründlich gereinigt, entfettet, mechanisch abgeschliffen und mit Untergrundgrundierungen behandelt werden, um eine maximale Haftfestigkeit zu erreichen.

Beim Gießen neuer Bürgersteige oder öffentlicher Hallen aus Beton können vorgeformte taktile Streifenschablonen oder eingegossene Ankerstangen direkt in nassen Beton eingebettet werden, wodurch eine integrierte Strukturbaugruppe entsteht, die das Risiko eines langfristigen Versagens der Klebeverbindung eliminiert.

Regulatorische Standards und Luminanzkontrast

Internationale Barrierefreiheitsstandards erfordern taktile Bodenstreifen, um bestimmte Dimensionsprofile beizubehalten und einen obligatorischen visuellen Leuchtdichtekontrast gegenüber den umgebenden Bodensubstraten zu erzielen.

Regulierungsbehörden auf der ganzen Welt, darunter der Americans with Disabilities Act (ADA), die europäische Norm EN 17210, ISO 23599 und die australische Norm AS/NZS 1428.4.1, setzen präzise geometrische und optische Leistungskriterien für taktile Indikatoren durch. Ein Kernprinzip aller Zugänglichkeitsanforderungen ist der Leuchtdichtekontrast – der Unterschied des visuellen Lichtreflexionswerts (LRV) zwischen dem taktilen Indikator und dem angrenzenden Bodenbelagsmaterial.

Der Luminanzkontrast stellt sicher, dass Personen mit Sehbehinderung taktile Pfade unter Umgebungslichtbedingungen visuell erkennen können. Der Kontrast wird mithilfe der Bowen-Erb- oder CIE-Laborformel berechnet:

LRV-Kontrast (%) = | (B1 - B2) / (B1 + B2) | x 100

Dabei ist B1 der Lichtreflexionswert des Bodensubstrats und B2 der Lichtreflexionswert des Taststreifens. Die meisten internationalen Standards schreiben einen minimalen Leuchtdichtekontrast von 30 % für integrierte einfarbige taktile Streifen und bis zu 45 % oder 60 % für diskrete, mehrfarbige Streifen vor.

Wartungs- und Betriebsprotokolle

Die routinemäßige Wartung von taktilen Bodenstreifen umfasst regelmäßige Anti-Rutsch-Tests, die Inspektion mechanischer Befestigungselemente, eine chemikaliensichere Reinigung und die Überprüfung der Untergrundhaftung.

Um Sicherheit und Compliance langfristig zu gewährleisten, müssen Facility Manager ein proaktives Wartungsprotokoll für alle installierten richtungsweisenden taktilen Bodenstreifen erstellen. Ansammlungen von Öl, Schmutz, Reinigungswachs oder in der Luft befindlicher Industrieschmutz können die Oberflächenstruktur beeinträchtigen, die Rutschfestigkeit drastisch verringern und den visuellen Leuchtkontrast beeinträchtigen.

Wartungshinweis: Reinigungsteams müssen die Verwendung stark säurehaltiger oder stark chlorhaltiger chemischer Reinigungsmittel für metallische Tastbänder vermeiden, da diese Mittel die passive Chromoxid-Schutzschicht auf Edelstahl zerstören und auf eloxierten Aluminiumoberflächen eine schnelle Oxidation verursachen. Verwenden Sie enzymatische Reinigungsmittel mit neutralem pH-Wert in Kombination mit rotierenden Nylonbürsten mit niedrigem Druck. Führen Sie regelmäßig Pendelrutschfestigkeitstests (BS 7976-2 / AS 4586) durch, um sicherzustellen, dass rutschfeste Carborundum-Füllungen unter nassen Bedingungen einen Pendeltestwert (PTV) von mindestens 36 beibehalten. Überprüfen Sie die Stammanker jährlich, um alle dynamischen Haarrisse in der Fuge wieder abzudichten, bevor eindringende Feuchtigkeit die Klebeverbindung des Unterbodens beeinträchtigt.

Technische Schlussfolgerung und Brancheneinblicke

Taktile Bodenstreifen sind eine wesentliche Komponente der Barrierefreiheitstechnik, die sehbehinderten Fußgängern eine sichere, kontinuierliche und autonome Richtungsführung durch die öffentliche Infrastruktur ermöglicht.

Das Entwerfen und Spezifizieren wirksamer taktiler Bodenoberflächenindikatoren erfordert ein ausgewogenes Verhältnis von mechanischer Leistung, Materialauswahl, architektonischer Ästhetik und strikter Einhaltung internationaler Standards wie ISO 23599 und ADA-Richtlinien. Ganz gleich, ob Stangen aus rostfreiem Stahl der Güteklasse 316 in Eisenbahnterminals an der Küste oder Füllstreifen aus Aluminiumkarborund in stark frequentierten Flughafenhallen eingesetzt werden: Die Priorisierung einer ordnungsgemäßen Untergrundvorbereitung, der strukturellen Verankerung und der Berechnung des Leuchtdichtekontrasts ist der Schlüssel zum langfristigen Projekterfolg.

Für Architekten, Barrierefreiheitsberater und Auftragnehmer für die technische Auftragsvergabe stellt die Auswahl speziell entwickelter, getesteter direktionaler taktiler Lösungen sicher, dass Gebäudeanlagen Sicherheit, Einhaltung gesetzlicher Vorschriften und architektonische Raffinesse bieten. Für detaillierte Produktentwicklungsdatenblätter, CAD-Installationszeichnungen und kundenspezifische Fertigungslösungen erkunden Sie unser umfassendes Sortiment an leistungsstarken architektonischen Barrierefreiheitsprodukten bei YK Runyan Accessibility Solutions.
