Taktiles Pflaster: Die Bodenunebenheiten, die einen wichtigen Zweck erfüllen

Taktile Pflastersteine ​​und taktile Pflasterstreifen sind standardisierte strukturierte Bodenoberflächenindikatoren, die auf Gehwegen, Fußgängerüberwegen und Transitplattformen installiert werden, um sehbehinderten Personen durch Fußempfindlichkeit oder Stockkontakt wichtige Richtungs- und Gefahrenwarninformationen zu liefern.

Auf einen Blick

Was ist taktiles Pflaster?

Unter taktilem Pflaster versteht man ein System strukturierter Bodenoberflächenindikatoren, das blinden oder sehbehinderten Fußgängern dabei helfen soll, sich sicher im öffentlichen Raum zurechtzufinden.

Taktile Bodenoberflächenindikatoren funktionieren, indem sie sensorisches Feedback liefern, das durch die Schuhsohlen gefühlt oder mit einem weißen Stock erfasst werden kann. Diese Oberflächen weisen ausgeprägte erhabene Muster auf, die einen deutlichen Kontrast zum umgebenden glatten Straßenbelag bilden. Durch die Kommunikation kritischer räumlicher Layoutübergänge verhindern diese Indikatoren versehentliche Stürze in Fahrspuren oder von erhöhten Bahnsteigkanten. Im modernen Tiefbau werden bei Infrastrukturprojekten zunehmend strapazierfähige, taktile Pflasterstreifen eingesetzt , um eine langfristige physische Haltbarkeit und eine präzise Positionierung auf stark befahrenen kommunalen Wegen zu gewährleisten.

Das strukturelle Design dieser Indikatoren basiert auf präziser geometrischer Konsistenz, um eine universelle Einhaltung der Barrierefreiheit in verschiedenen regionalen Gerichtsbarkeiten sicherzustellen. Technische Vorgaben geben die genaue Höhe, den Durchmesser und den Abstand der erhabenen Profile vor, um sicherzustellen, dass sie deutlich erkennbar sind, ohne dass sie eine Stolpergefahr für Personen mit eingeschränkter Mobilität oder Personen darstellen, die Kinderwagen und Rollstühle benutzen. Bei der industriellen Produktion kommen Materialien zum Einsatz, die so konstruiert sind, dass sie intensiven Umwelteinflüssen standhalten, von Polyurethan und Gummi bis hin zu hochwertigen Metallen wie Edelstahl und Messing, je nachdem, ob die Installation im Innen- oder Außenbereich erfolgt.

Aus städtebaulicher Sicht fungiert taktiles Pflaster als entscheidender Bestandteil universeller Designprinzipien und wandelt traditionelle visuelle Hinweise in physisches, taktiles Feedback um. Diese taktile Sprache funktioniert weltweit unter standardisierten Rahmenbedingungen, um die Konsistenz über internationale Verkehrsnetze und öffentliche Gehwege hinweg zu gewährleisten. Die Integration gut sichtbarer Farbkontraste erhöht den Nutzen dieser Indikatoren für Personen mit teilweisem Sehverlust weiter und schließt die Lücke zwischen absoluten visuellen Hinweisen und physischer struktureller Orientierung.

Ursprung des taktilen Pflasters

Der Ursprung des taktilen Pflasters geht auf das Jahr 1965 zurück, als der japanische Erfinder Seiichi Miyake die strukturierten Ziegelsteine ​​entwickelte, um einem sehbehinderten Freund das Navigieren durch städtische Straßen zu erleichtern.

Seiichi Miyake konzipierte das System ursprünglich unter dem Namen „Tenji-Blöcke“ oder Braille-Blöcke und nutzte seine persönlichen Mittel, um die erste Charge taktiler Betonfliesen herzustellen. Am 18. März 1967 erfolgte die weltweit erste Installation dieser Blöcke an einem Fußgängerüberweg in der Nähe der Blindenschule der Präfektur Okayama in der Stadt Okayama, Japan. Dieser erste Einsatz zeigte einen sofortigen Erfolg bei der Senkung der Fußgängerunfallraten an Kreuzungen und erregte ein Jahrzehnt später die Aufmerksamkeit der japanischen Staatsbahnen. 1975 wurde das taktile System zur obligatorischen Installation auf allen großen japanischen Bahnsteigen und festigte damit seinen Platz in der Infrastruktur des öffentlichen Nahverkehrs.

Nach ihrer landesweiten Standardisierung in Japan verbreitete sich die Technologie in den späten 1980er und frühen 1990er Jahren international, als westliche Nationen moderne Gesetze zur Barrierefreiheit entwarfen. Die Verabschiedung des Americans with Disabilities Act (ADA) im Jahr 1990 und ähnlicher Barrierefreiheitsvorschriften in ganz Europa und Australien lösten umfangreiche Forschungen zu optimierten Musterdimensionen aus. Diese Zeit markierte einen Übergang von primitiven Betonblöcken zu hochspezialisierten modularen Komponenten, die es Ingenieuren ermöglichten, bestehende historische Gehwege und Betonplattformen aus Stein ohne vollständigen Abriss der Struktur nachzurüsten.

Moderne technische Innovationen haben die Produktion von Betonfliesen mit hoher Masse auf stromlinienförmige Metallkonfigurationen verlagert, insbesondere in stark frequentierten Handelszentren. Kommunen in ganz Westeuropa entscheiden sich heute häufig für diskrete, langlebige Metallinstallationen gegenüber herkömmlichen Betonfliesen, um die zugrunde liegende ästhetische Architektur zu bewahren und gleichzeitig Sicherheitsstandards einzuhalten. Dieser Wandel hat zu einer weit verbreiteten Einführung einzelner taktiler Pflasterstreifen aus Edelstahl geführt , die direkt in hochwertige Steinoberflächen gebohrt werden, um strukturelle Langlebigkeit und moderne visuelle Integration zu gewährleisten.

Entwicklung der taktilen Materialtechnologie

1. 1960er bis 1970er Jahre: Gussbetonblöcke mit hoher Masse, hoher Bruchrate bei starken Frost-Tau-Wechseln und begrenzter Farbverfügbarkeit.

2. 1980er bis 1990er Jahre: Spritzgegossene Gummi- und Polyvinylchloridfliesen, die eine leuchtende, sicherheitsgelbe Pigmentierung aufweisen, aber einen schnellen UV-Abbau erfahren.

3. 2000er Jahre bis heute: Moduleinheiten aus massiv gefrästem Edelstahl und Messing der Güteklasse 316, die optimale Verschleißfestigkeit, chemische Stabilität und präzise architektonische Integration bieten.

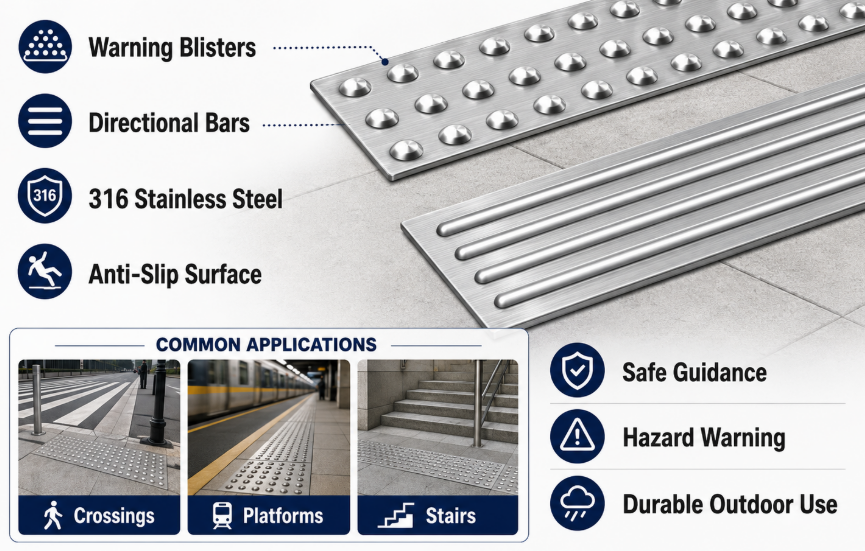

Arten von taktilen Pflastern (und ihre Zwecke)

Die beiden Hauptklassifizierungen von taktilen Bodenbelägen sind Blasenwarnanzeiger, die auf unmittelbare Gefahren hinweisen, und Längsrichtungsanzeiger, die den Benutzer auf einen sicheren Weg führen.

Blasenwarnanzeiger, auch als abgeschnittene Kuppelkacheln bekannt, verfügen über kleine Anordnungen erhabener Kuppeln, die in strengen Gittermustern angeordnet sind, um einen endgültigen Stoppbefehl zu übermitteln. Wenn ein sehbehinderter Fußgänger eine Warnblasenanlage betritt, signalisiert das spezifische Gefühl durch seine Schuhe einen bevorstehenden Höhenunterschied oder eine aktive Konfliktzone mit Fahrzeugen. Richtungsanzeiger hingegen nutzen parallele, flache, längliche Balken, die in Bewegungsrichtung des Fußgängers ausgerichtet sind, um einen kontinuierlichen, ungehinderten Fußweg durch komplexe öffentliche Plätze und Verkehrshallen abzubilden.

Das Design der Richtungsschienen umfasst eindeutige geometrische Profile, die es einem Blindenstock ermöglichen, sanft zwischen den parallelen Graten zu gleiten, ohne hängenzubleiben, wodurch eine intuitive physische Spur entsteht. Europäische Beschaffungsagenturen entscheiden sich aufgrund ihrer sauberen ästhetischen Integration und des geringen Rollwiderstands für Rollgepäck häufig für einzelne In der Zwischenzeit erfordern Warnmuster bestimmte Parameter für den Kuppelabstand, um eine Instabilität des Rollstuhls zu verhindern und gleichzeitig Fußgängern unverkennbare sensorische Warnungen zu übermitteln. taktile Edelstahlstreifen mit linearen Rippen für Transportterminals in Innenräumen.

Zusätzlich zu diesen Grundprofilen umfassen spezielle Untertypen versetzte Blasenmuster für Bahnsteigkanten und rautenförmige Indikatoren für Stadtbahn-Transitgrenzen. Das präzise technische Profil jeder Variante stellt sicher, dass Benutzer einen allgemeinen Leitweg nicht mit einer drohenden Randgefahr verwechseln und sorgt so für absolute systemische Klarheit. Durch die Kombination dieser Profile können Stadtplaner vollständige, nicht-visuelle Navigationsnetzwerke über komplexe multimodale Verkehrssysteme hinweg aufbauen.

Geometrische und dimensionale Profile

Materialdesign und regionale Marktpräferenzen

• Europäische Marktpräferenzen: Europäische Architekten bevorzugen stark Konfigurationen aus Edelstahl der Güteklasse 316 mit Anti-Rutsch-Einsätzen aus Karborund und legen Wert auf architektonischen Minimalismus, Denkmalschutz und langfristige Verschleißfestigkeit.

• Nordamerikanische Marktpräferenzen: Projekte legen großen Wert auf kontrastreiche, sicherheitsgelbe Polyurethanfliesen mit breiten, kegelförmigen Kuppelstrukturen, um die strengen ADA-Anforderungen an Sichtbarkeit und Abstand zu erfüllen.

• Asiatische Marktpräferenzen: Industriesektoren verwenden eine Mischung aus hochbeständigen Gusseisenfliesen für öffentliche Zebrastreifen im Freien und synthetischen Gummiindikatoren für dichte U-Bahn-Netze im Innenbereich.

Wo wird taktiles Pflaster eingesetzt?

Taktile Pflaster werden strategisch an wichtigen Berührungspunkten der Infrastruktur installiert, darunter an den Rändern von Bahnsteigen, an Bordsteinen von Fußgängerüberwegen, an Stufen und an komplexen Wegen zu öffentlichen Gebäuden.

Der primäre Einsatzbereich für taktile Bodenoberflächenindikatoren liegt an der Übergangsgrenze zwischen sicheren Fußgängerwegen und befahrenen Fahrwegen. An normalen Straßenkreuzungen entfällt durch das Absenken des Bordsteins, um eine bündige, zugängliche Rampe zu schaffen, der physische Schritt, den blinde Fußgänger in der Vergangenheit zur Identifizierung des Straßenrandes benötigten. Durch die Installation eines tiefen Feldes stumpfer Warnkuppeln über die gesamte Breite der Rampe wird diese entscheidende physische Grenze wiederhergestellt und verhindert, dass Fußgänger direkt in den Verkehr geraten.

In Bahnhöfen, U-Bahnen und Stadtbahnhöfen verlaufen taktile Indikatoren parallel zur Gleiskante in einem streng gesetzlich vorgeschriebenen Abstand vom Bahnsteigabsatz. Diese durchgehende Barriere stellt einen wesentlichen Sicherheitspuffer dar und verhindert, dass Fahrgäste an der sicheren Wartezone vorbeidriften, während sie sich auf herannahende Züge oder den Weg durch Menschenmengen konzentrieren müssen. Auf weitläufigen Freiflächen wie öffentlichen Plätzen, Flughafenterminals und Universitätshöfen sind Wegewege angelegt, die die Haupteingangstore direkt mit Informationsschaltern, Ticketschaltern und barrierefreien Aufzugsschächten verbinden.

Darüber hinaus erfordern mehrstöckige öffentliche Gebäude taktile Installationen am oberen Eingang jeder Treppe, an jedem Rolltreppenabsatz und an jedem Rampenübergang. Dies warnt Fußgänger vor einer unmittelbaren Änderung der vertikalen Steigung und verringert so das Risiko versehentlicher Stolper- und Stürze. Für stark beanspruchte Außenanlagen, die Schneepflügen und Straßenkehrmaschinen ausgesetzt sind, spezifizieren technische Abteilungen routinemäßig tief verankerte taktile Stahlpflasterstreifen, um zu verhindern, dass einzelne Indikatoren bei extremer mechanischer Belastung vom darunter liegenden Betonuntergrund abscheren.

Kritische Infrastrukturbereitstellungsstandorte

1. Ebenerdige Fußgängerüberwege: Werden über die gesamte Breite abgesenkter Bordsteine ​​installiert und senkrecht zur Kreuzungsrichtung positioniert, um eine klare Begrenzungslinie festzulegen.

2. Bahn- und U-Bahn-Bahnsteige: Genau 500 mm bis 800 mm von der Bahnsteigkante zurückgesetzt, mit kontrastreichen Farben, um Fahrgästen mit Sehbehinderung zu helfen.

3. Bushaltestellenmarkierungen: Direkt in die Fahrgasteinstiegszonen integriert, um sehbehinderten Pendlern das effiziente Auffinden der Haupteingangstüren des Busses zu erleichtern.

4. Obere und untere Treppenpodeste: Positioniert einen genauen Warnabstand vor der ersten Stufe nach unten, um versehentliche Stürze an steilen vertikalen Übergängen zu verhindern.

Warum ist ein taktiles Pflaster wichtig?

Taktile Pflaster sind von entscheidender Bedeutung, da sie Millionen blinden und sehbehinderten Menschen, die sich im öffentlichen Raum bewegen, unabhängige Mobilität und persönliche Sicherheit gewährleisten.

Ohne standardisierte taktile Indikatoren würde die Navigation in modernen Städten für Fußgänger mit Sehverlust eine große, lebensbedrohliche Herausforderung darstellen. Durch die Beseitigung traditioneller architektonischer Barrieren, wie z. B. erhöhter Bordsteine, wird ein integratives Umfeld für Rollstuhlfahrer geschaffen, für Blinde werden jedoch unbeabsichtigt wichtige strukturelle Hinweise entfernt. Taktile Systeme stellen dieses räumliche Bewusstsein wieder her und ermöglichen es sehbehinderten Menschen, unabhängig zur Arbeit, zur Ausbildung und zum täglichen Leben zu reisen, ohne ständige persönliche Unterstützung zu benötigen.

Aus kommunaler Haftungs- und Stadtplanungsperspektive ist die Integration dieser Indikatoren von wesentlicher Bedeutung, um Schadensersatzansprüche wegen Fußgängerverletzungen zu mindern und internationale Standards für Barrierefreiheit zu erfüllen. Das Versäumnis, geeignete Warnflächen an gefährlichen Steigungsübergängen oder Transitplattformen zu installieren, kann zu erheblichen rechtlichen Schwachstellen für Transitagenturen und lokale Regierungen führen. Durch die Verwendung robuster Materialien wie Edelstahl wird sichergestellt, dass diese wichtigen Sicherheitsmerkmale während der gesamten Lebensdauer der umgebenden Betoninfrastruktur funktionsfähig bleiben.

Darüber hinaus bieten taktile Pflastersysteme funktionelle Vorteile für die breitere Fußgängerbevölkerung, einschließlich abgelenkter Personen, die auf mobile Geräte schauen oder bei schlechten Lichtverhältnissen navigieren. Die kontrastreichen Farbschemata bieten hilfreiche räumliche Grenzen für ältere Bürger, die unter altersbedingtem Sehverlust leiden. Die Investition in langlebige, hochwertige taktile Systeme hilft Kommunen dabei, widerstandsfähige, zukunftssichere öffentliche Räume zu schaffen, die den universellen Verpflichtungen zur Barrierefreiheit gerecht werden.

Wartungs- und Betriebsgrundsätze : Um die strukturelle Wirksamkeit zu gewährleisten, müssen Wartungsteams taktile Oberflächen vierteljährlich auf strukturelles Spiel oder fehlende Kuppelelemente überprüfen, die Stolperfallen darstellen können. Schmutz-, Schlamm- und Eisansammlungen sollten regelmäßig mit Hochdruckreinigung oder nicht korrosiven chemischen Enteisungsmitteln entfernt werden, da sich Schmutzablagerungen in den Zwischenräumen zwischen den erhabenen Mustern ansammeln und den taktilen Kontrast verringern, den Fußgänger wahrnehmen. Bei der Verwendung von linearen Indikatoren aus Edelstahl sollten Ingenieure sicherstellen, dass die internen Verankerungsstifte mithilfe von Epoxidklebstoffen in Industriequalität sicher mit dem Fahrbahnuntergrund verbunden bleiben und Bewegungen bei starkem Fußgänger- und Servicefahrzeugverkehr verhindert werden.
